Schroff电源

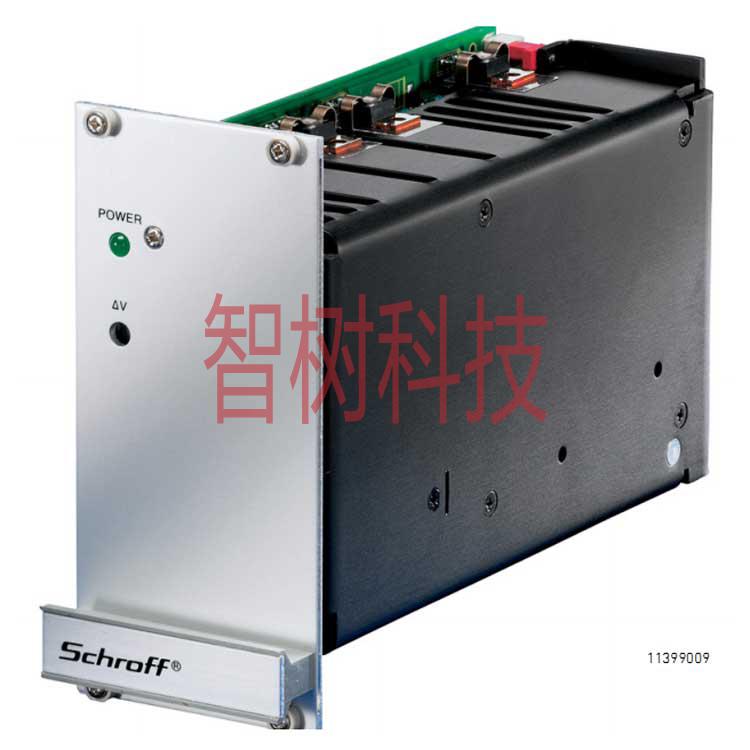

SEG 315 13100-079

产品描述：SEG 315 13100-079 19'' AC/DC 开关电源, maxpower 130 W, 三相
产品说明书下载

提取码：rc2r
在线订购

19'' AC/DC 开关电源, maxpower 130 W, 三相

产品目录号： 13100-079

此产品不再作为标准продукт提供
如需进一步要求，请联系您的销售办
----------------------------------------------------------------
3个输入电压
宽输入电压范围90 ‐ 254 VAC和100 ‐ 360 VDC，带有源功率因素校正（PFC）
发出信号：输出电压正常

备注：

请分别订购前面板

应用：

兼容19"

规格：

通用型19"

输出电压：

备注：

主电源电压190 VAC时的输出数据: Ta = 0 ...50 °C V1 = 5 V / I1 = 16 A V2 = 15 V / I2 = 2.2 A V3 = ‐15 V / I1 = 1.1 A

类型：

开关PSU

功率类型：

AC/DC

输出功率：

100 ... 180 W

技术数据

深度mm	171.93
电压1 V	5.0
电流1 A	16.0
电流2 A	2.2
电流3 A	1.1
功率W	132.0
电压2 V	15.0
电压3 V	-15.0
说明	SEG 315
高度U	3
宽度HP	12

Connector pin-out Connection
------------------- -------------------
Pin 4 Output + V1
Pin 6 Output + V1
Pin 8 Sense + V1
Pin 10 Sense V0 V1
Pin 12 Output 0V V1,2,3
Pin 14 Output 0V V1,2,3
Pin 16 Output + V2
Pin 18 Output 0V V1,2,3
Pin 20 Output 0V V1,2,3
Pin 22 Output - V3
Pin 24 Output OK
Pin 26 -
Pin 28 L
Pin 30 N
Pin 32 PE

交付包括：

商品	数量	说明
1	1	兼容19''的电源，高3 U，宽度A：12 HP，深171.93 mm（板深160 mm），连接器H 15 M，编码条（已安装）

上一个：SEG 312 13100-078 下一个：Proline机柜
