Schroff电源

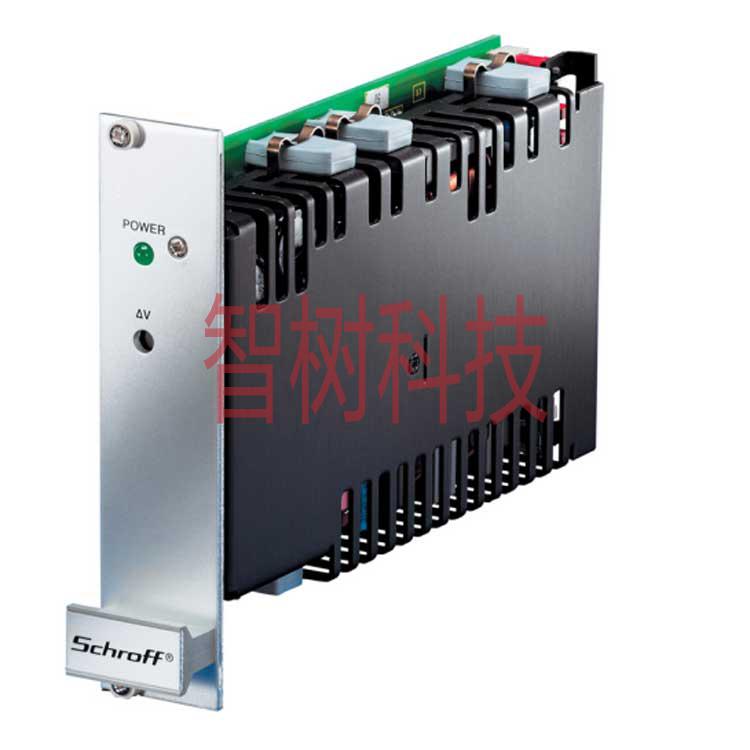

MAX 124 13100-105

产品描述：MAX 124 13100-105 19'' AC/DC 开关电源, maxpower 100 W
产品说明书下载

提取码：zvb1
在线订购

19'' AC/DC 开关电源, maxpower 100 W, 单相

产品目录号： 13100-105

有源均流母线（CSB）
宽输入电压范围90 ...254 VAC和100 ...360 VDC，带有源功率因素校正（PFC）
发出信号：输出电压正常
用于冗余运行的集成解耦二极管
单输入电压
高功率密度

备注：

请分别订购前面板

应用：

兼容19"

规格：

通用型19"

输出电压：

备注：

主电源电压>190 VAC时的输出数据: Ta = 0 ...50 °C24 V / 4.2 A

类型：

开关PSU

功率类型：

AC/DC

输出功率：

100 ... 180 W

Connector pin-out Connection
------------------- -------------------
Pin 4 Output + V1
Pin 6 Output + V1
Pin 8 Sense line + V1
Pin 10 Sense line V0 V1
Pin 12 Output 0V V1
Pin 14 Output 0V V1
Pin 16 -
Pin 18 -
Pin 20 -
Pin 22 CSB
Pin 24 Output OK
Pin 26 -
Pin 28 L
Pin 30 N
Pin 32 PE

技术数据

电压1 V	24.0
电流1 A	4.2
功率W	101.0
说明	最大124
高度U	3
宽度HP	6

交付包括：

商品	数量	说明
1	1	兼容19''的电源，高3 U，宽度A：6 HP，深171.93 mm（板深160 mm），连接器H 15 M，编码条（已安装

上一个：MAX 115 13100-104 下一个：MAX LR 13100-133
