Schroff电源

MAX180-115 13100-152

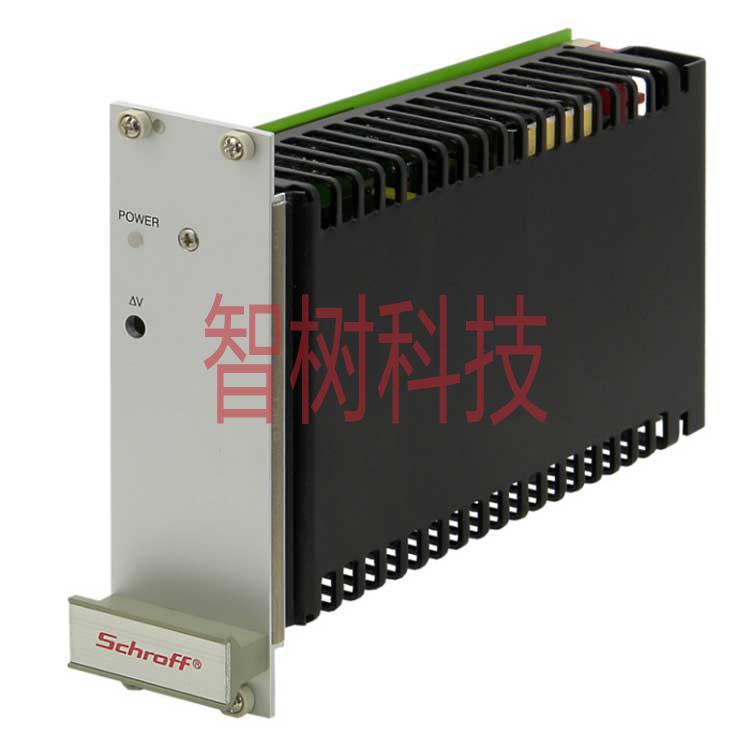

产品描述：MAX 180-115 13100-152 19'' AC/DC 开关电源, maxpower 180 W, 单相
产品说明书下载

提取码：8p5q
在线订购

19'' AC/DC 开关电源, maxpower 180 W, 单相

产品目录号： 13100-152

宽输入电压范围90 ...254 VAC和100 ...360 VDC，带有源功率因素校正（PFC）
单输入电压
用于冗余运行的集成有源解耦器件
有源均流母线（CSB）
发出信号：输出电压正常
效率最高达87 %

备注：

请分别订购前面板

应用：

兼容19"

规格：

通用型19"

输出电压：

备注：

请单独订购前面板输出数据：输出电压> 190 VAC，TA = 0 ...50 °C 通过www.frontpanelexpress.eu可订购定制前面板

类型：

开关PSU

功率类型：

AC/DC

输出功率：

100 ... 180 W

技术数据

电压1 V	15.0
电流1 A	11.0
功率W	165.0
说明	最大180‐115
高度U	3
宽度HP	8

Connector pin-out Connection
------------------- -------------------
Pin 4 Output + V1
Pin 6 Output + V1
Pin 8 Sense + V1
Pin 10 Sense V0 V1
Pin 12 Output 0V V1
Pin 14 Output 0V V1
Pin 16 Output + V1
Pin 18 Output 0V V1
Pin 20 Test
Pin 22 CSB
Pin 24 DC output OK
Pin 26 -
Pin 28 L
Pin 30 N
Pin 32 PE

交付包括：

商品	数量	说明
1	1	兼容19''的电源，高3 U，宽度A：8 HP，深171.93 mm（板深160 mm），连接器H 15 M，编码条（已安装）

上一个：MAX180-112 13100-151 下一个：MAX180-124 13100-153
